Антенная решетка. Питание антенных решеток

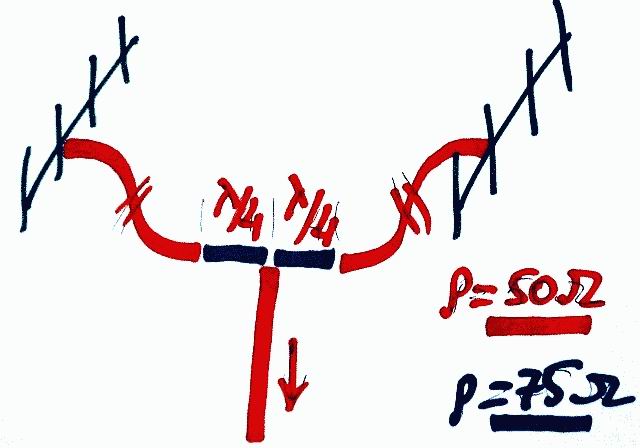

     Антенная решетка необходима когда усиления одной антенны недостаточно и необходимо подключить несколько антенн к основному кабелю. При подключении нескольких сфазированных антенн к основному кабелю возникают вопросы правильного согласования сопротивлений. Обычно они решаются использованием трансформирующих линий 1/4 длины волны в кабеле. Менее известны линии 1/12 длины волны. При входном сопротивлении антенн 50 Ом удобно применять повышающие трансформаторы на четвертьволновых трансформаторах из кабеля 75 Ом.Такой трансформатор повышает сопротивление до 100 Ом и при параллельном соединении двух таких отрезков сопротивление делится на 2, т.е. до 50 Ом. Такая система питания может использоваться при числе антенн в антенной решетке кратном степени 2, т. е. 2, 4, 8, 16 и т.д.. Соединяется пара антенн, потом пара с парой и затем четверка с четверкой.  Длина отрезков кабеля соединяющих антенны с трансформаторами не критична, главное, чтобы они были одинаковыми. При расчете четвертьволновых трансформаторов следует учитывать то, что длина волны в кабеле меньше длины волны в свободном пространстве в коэффициент укорочения раз. Этот коэффициент зависит от типа диэлектрика. Для сплошного полиэтилена он равен 0.66, т.е. для частоты 145 МГц длина трансформатора 341 мм.

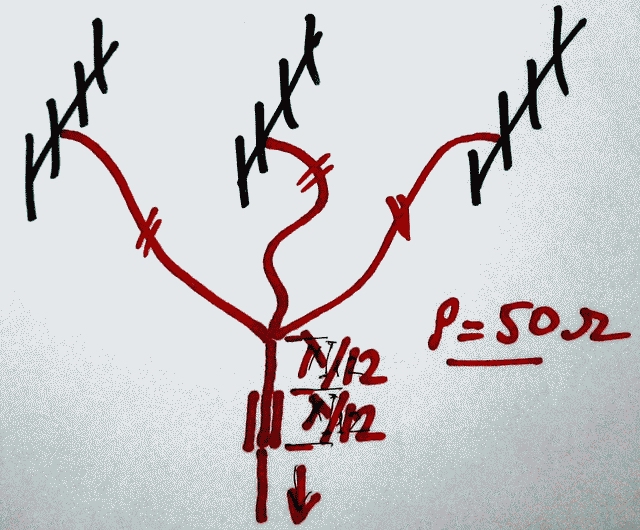

     Существует способ согласования, при котором используются отрезки кабеля длиной 1/12 лямбды с одинаковым  волновым сопротивлением . (С учетом коэффициента укорочения 0.66 для частоты 145 МГц длина 114 мм)



     По этому принципу можно объединять в стек (антенную решетку) любое число антенн. Сколько антенн, столько и число параллельно соединенных отрезков кабеля во второй ступени трансформатора. Данный метод согласования применим не только в конструкциях антенн, но и при проектировании усилителей мощности, работающих параллельно и имеющих входное и выходное сопротивление 50 Ом. Трансформаторы ставятся на входе и выходе усилителя. Такая система в отличие от мостовых сумматоров не предотвращает аварийную ситуацию, возникающую при выходе из строя одного из усилителей. Автоматика защиты передатчика должна реагировать на разбаланс токов потребляемых усилителями.


С уважением,
RU3PA. ru3pa@mail.ru
20 декабря 2008г. 21:10
